FUNCIONAMIENTO DE LA SUPERFICIE PARABÓLICA
La superficie parabólica es el concentrador, y su funicion es concentrar la luz y asu vez el calor y redireccionarlo al foco.
DISTANCIA FOCAL
Para un espejo con curvatura esférica, la distancia focal es igual a la mitad del radio de curvatura del espejo. La distancia focal es positiva para un espejo cóncavo, y negativa para un espejo convexo.
La distancia focal es igual a la distancia del radio de profundidad, la fórmula es F= R/2.
Debido a la curvatura parabólica del concentrador y a la baja relación distancia focal/diámetro (f/D =0,6), se pueden conseguir altas relaciones de concentración por encima de 3.000.
Esto permite alcanzar muy altas temperaturas de operación entre 650 y 800 oC, dando lugar a eficiencias en el motor Stirling del orden del 30 al 40 %.
La superficie cóncava del concentrador está cubierta por espejos de vidrio de segunda superficie con su correspondiente curvatura parabólica o bien por espejos delgados o polímeros metalizados de primera superficie soportados sobre una estructura de fibra de vidrio o de membrana tensionada.
Los receptores para sistemas disco/Stirling son de tipo cavidad, con una pequeña apertura y su correspondiente sistema de aislamiento.
* mas informacion tecnica http://earchivo.uc3m.es/bitstream/handle/10016/7869/Proyecto%20Dish%20Stirling.pdf;jsessionid=F12CCA2C246E63C7D94755848097BDCF?sequence=1

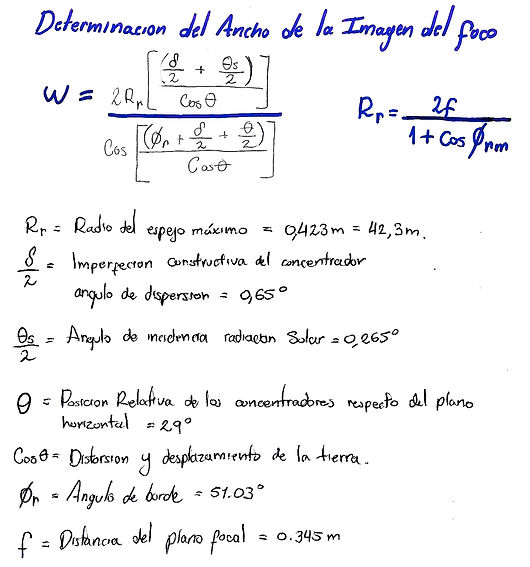

Las principales variables del concentrador son el ancho de la imagen solar en la zona focal (w) por que aqui va el receptor y le debe llegar la luz al máximo del área de sus celdas.
y el factor de intercepción (cp) (Stine y Harrigan, 1983)
se modela a partir de los estudios acerca del comportamiento optico (duffie, Beckan 1980, rau 1981).
El tamaño del concentrador solar para los sistemas disco Stirling está determinado por el motor utilizado. Con un máximo directo de irradiación solar de 1000 W/m2, un sistema disco Stirling de 25-kW tendrá un diámetro del concentrador de aproximadamente 10 metros.
9 Información obtenida del documento “EuroDish-Stirling System Description ” de la empresa SBP, disponible en www.sbp.com.
