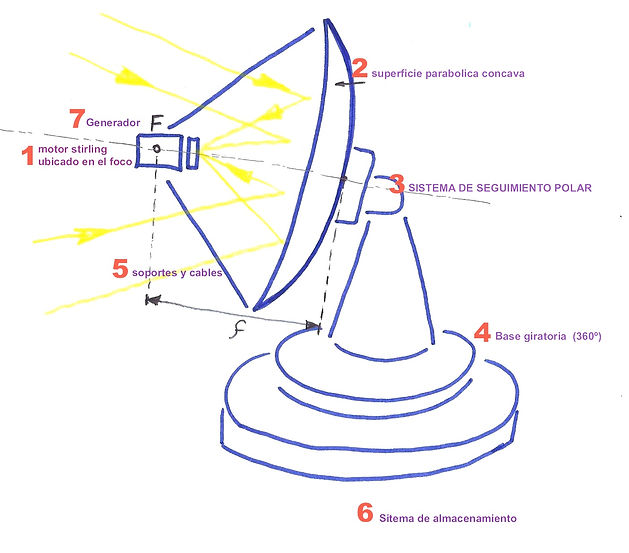

Sistema Motor Stirling y disco parabólico, con sistema de seguimiento polar
- Los sistemas disco Stirling son unidades de generación de electricidad que usan la radiación solar como fuente de energía.
- En la actualidad, la capacidad de una sola unidad está entre 3 y 50 kWe aproximadamente.
- Los sistemas disco Stirling transforman con alta eficiencia la radiación solar concentrada en energía eléctrica.
Los componentes esenciales del sistema son:
• Concentrador solar parabólico.
• Sistema de seguimiento.
• Motor Stirling con generador eléctrico.
• Intercambiador de calor solar (receptor solar).
FUNCIONAMINETO BÁSICO GENERAL
Un sistema de disco parabolico con motor funciona cuando el concentrador refleja la radiación solar hacia el receptor que está situado en el punto focal del concentrador.
La radiación solar se absorbe en el receptor y este calienta el gas (helio o hidrógeno para mayor eficiencia) del motor Stirling a temperaturas que rondan los 650ºC.
Este calor se convierte en energía mecánica en el motor Stirling.
Un generador eléctrico convierte esta energía mecánica en electricidad.
Para conseguir que la radiación reflejada incida en el punto focal durante todo el día, un sistema de seguimiento solar mueve el concentrador continuamente para seguir la trayectoria del sol.
